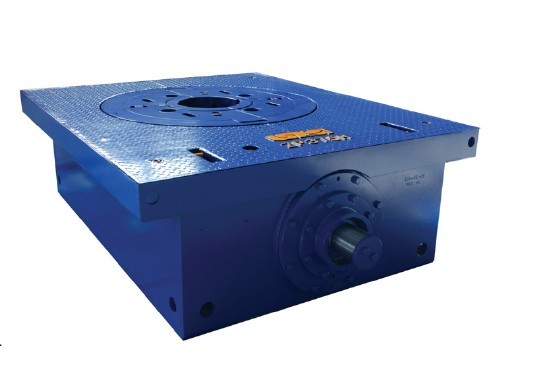

转盘
1.设计特点
- 大，小齿轮均为合金钢材料制成
- 整体主补心为铸钢件
- 销传动型式可放入API标准方钻杆或六方钻杆的滚子补心， 长,短卡瓦均可使用。
- 转盘润滑充分，密封可靠
- 转盘符合API Spec 7K 规范， 允许使用API会标
2.转盘参数表
|
型号 |
ZP175 |
ZP205 |
ZP275 |
ZP375 |
ZP495 |
|
通孔直径 mm |
444.5 |
520.7 |
698.5 |
952.5 |
1257.3 |
|
中心距 mm |
1118 |
1353 |
1353 |
1353 |
1651 |
|
最大静负荷 KN |
1350 |
3150 |
4500 |
5850 |
7250 |
|
最大工作扭矩 Nm |
14000 |
23000 |
28000 |
33000 |
37000 |
|
最高转数 r/min |
300 |
300 |
300 |
300 |
300 |
|
齿轮传动比 |
3.58 |
3.22 |
3.67 |
3.56 |
3.93 |
|
外形尺寸（长×宽×高 mm |
1935*1280 *585 |
2292*1475 *668 |
2392*1670 *685 |
2468*1810 *718 |
2940*2184 *813 |
|
质量 kg |
3888 |
5530 |
6163 |
7548 |
11626 |
